네트워크 플로우(Network flow

네트워크 플로우 알고리즘이란?

- 특정한 지점에서 다른 지점까지 데이터가 얼만큼 흐르고 있는지를 측정하는 알고리즘입니다. 좀 더 쉽게 이해하기 위해 파이프에 흐르는 물의 양을 구하는 방식이라고 설명합니다. 네트워크 플로우는 교통 체증, 물류, 네트워크 데이터 전송 등 다양한 부분에서 활용 될 수 있습니다.

리니지라는 게임에 나오는 마을과 사냥터를 가정해 생각해보자.

말하는 섬에서 폐허의 땅이라는 사냥터까지 가는 길의 폭이 10, 폐어의 땅에서 아덴대륙 가는길의 폭이 5라고 가정해보자. 한 사람이 말하는 섬에서 아덴대륙까지 가는데 1시간이 걸린다면 10명의 사람을 한번에 말하는 섬에서 아덴대륙까지 보낸다면?

다음과 같이 폐허의 땅에서 아덴대륙으로 갈 수 있는 양은 3명이므로 2명은 폐허의 땅에 남게된다.



따라서 막힘없이 말하는 섬에서 아덴 대륙으로 보내기 위해서는 1시간에 3명씩 보내야 한다.

이 것을 3/8과 3/3으로 표현할 수 있는데 유량 / 용량으로 표현하는 방식이다.



네트워크 플로우를 확인해보자. 각각의 용량(Capacity)와 유량(Flow)를 하나의 간선으로 표현했다. 여기서 실질적인 문제인 A에서 D까지 최대한 많은 유량을 보내려고 할 때 가장 알맞은 양 즉 가장 많은 양은 얼마일까?



답은 바로 6이다. B에서 C까지 가능한 용량이 6으로 가장 적기때문에 정체가 발생하지 않는 최대의 유량이 되게 된다.



이번엔 눈으로 계산할 수 없는 복잡한 상황에서 A부터 F까지 갈 수 있는 최대 유량을 계산해보자. 기본적으로 네트워크 플로우를 구하기 위해 BFS(너비 우선 탐색) 알고리즘을 이용한다. 이것을 에드몬드 카프(Edomonds-Karp)라고 하는데 실제로 한번 적용해보자.



가능한 모든 경로를 탐색하고 정해진 용량에서 가능한 용량의 양을 반복적으로 더해주면 된다.



가장 첫 번째로 A - B - C - F 로 가는 경로가 존재한다.

경로에서 최소 유량은 6이므로 6만큼 경로에 모두 흘려보내준다는 의미로 6을 더해준다.



그다음으로 A - B - F 로 가는 경로가 존재한다.

여기서 흐를 수 있는 최소 유량이 6이므로 모두 6씩 더해주고 이 과정에서 A - B로 가는 유량이 모두 차게 된다.

중요한 것은 어느 경로든 순서 상관없이 가능한 유량을 더해주기만 하면 되므로 매우 편리하다.



A - D - E - F 경로에서도 최소 유량 4를 더해준다.

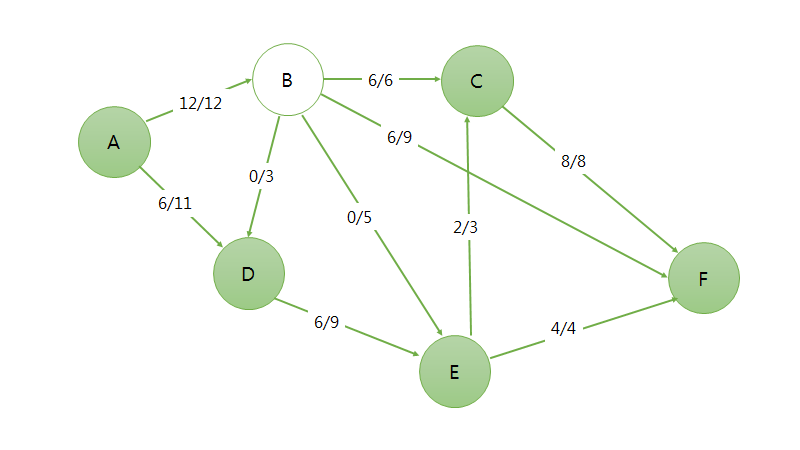

A - D - E - C - F 경로에서도 C - F에 남은 유량이 2밖에 없다.





여기까지 하면 네트워크 플로우의 알고리즘이 모두 끝났다. 가 아니라!!!

핵심적인 부분이 등장하게 된다. 바로 음의 유량을 가정하고 계산해 가능한 모든 경로를 다 계산해준다.



우리가 유량을 더해주는 과정에서 보이지 않게 반대로 가는 유량이 빠지고 있다는 것이다.





이해가 잘 되지 않을텐데 B - C로 흐르는 유량을 살펴보자. 6만큼 B에서 C만큼 흐르고 있다는 사실은 반대로 C에서 B만큼 흐르고 있다고 볼 수 있다. 불가능한 이야기지만 남아있는 모든 경로를 찾기 위해 적용한다. 따라서 용량은 6 유량은 -6으로 기록이 된다.



이러한 음의 유량으로 인해 A - D - E - C - B - F 라는 경로가 발견된다. 이렇게 되면 1 만큼의 유량을 더 보낼 수 있게 된다. 단 여기서 B - C로 가는 유량은 역으로 1을 빼주어야 한다.



이제는 실제로 네트워크 플로우를 구현해보자. BFS를 이용해 가능한 경로를 찾고 남은 용량만큼 유량을 흘려보내주면 된다.





#include <iostream>
#include <vector>
#include <queue>
#include <algorithm>

#define MAX 100
#define INF 100000000

using namespace std;
int n = 6, result; //result는 최종적으로 구할 최대유량
int c[MAX][MAX], f[MAX][MAX], d[MAX]; //c 용량, f 유량, d 노드 방문 여부
vector<int> a[MAX];

void maxFlow(int start, int end) { //최대유량 구하는 메소드
    while(1) {
        fill(d, d + MAX, -1); //방문하지 않은 노드 초기화
        queue<int> q;
        q.push(start);
        while(!q.empty()) { // BFS 수행
            int x = q.front();
            q.pop();
            for(int i = 0; i < a[x].size(); i++){
                int y = a[x][i];
                // 방문하지 않은 노드 중에서 용량이 남은 것
                if(c[][] - f[][] > && d[] == -1) {
                    q.push(y); // 방문할 수 있을 때 push
                    d[y] = x;
                    // 경로를 기억
                    if(y == end) break; // 도착지 도달
                }
            }
        }

    if(d[end] == -1) break; // 가능한 모든 경로를 탐색하면 반복문 탈출
    int flow = INF; //최소값을 찾아해서 INF 초기화

    // 거꾸로 최소 유량 탐색
    for(int i = end; i != start; i = d[i]) {
        flow = min(flow, c[d[i]][i] = f[d[i]][i]);
        }
    // 최소 유량만큼 추가
    for(int i = end; i != start; i = d[i]) {
        f[d[i]][i] += flow;
        f[i]d[[i]] -= flow; // 음의
        }
        result += flow;
    }
}

int main(void) {

    a[1].push_back(2);
    a[2].push+back(1);
    c[1][2] = 12;

    a[1].push_back(4);
    a[4].push_back(1);
    c[1][4] = 11;

    a[2].push_back(3);
    a[3].push_back(2);
    c[2][3] = 6;

    a[2].push_back(4);
    a[4].push_back(2);
    c[2][4] = 3;

    a[2].push_back(5);
    a[5].push_back(2);
    c[2][5] = 5;

    a[2].push_back(6);
    a[6].push_back(2);
    c[2][6] = 9;

    a[3].push_back(6);
    a[6].push_back(3);
    c[3][6] = 8;

    a[4].push_back(5);
    a[5].push_back(4);
    c[4][5] = 9;

    a[5].push_back(3);
    a[3].push_back(5);
    c[5][3] = 3;

    a[5].push_back(6);
    a[6].push_back(5);
    c[5][6] = 4;

    maxFlow(1, 6);
    printf("%d", result);

}
